涮涮樂安裝施工照片說明

涮涮樂洗衣槽安裝步驟圖：包含專用水龍頭安裝。

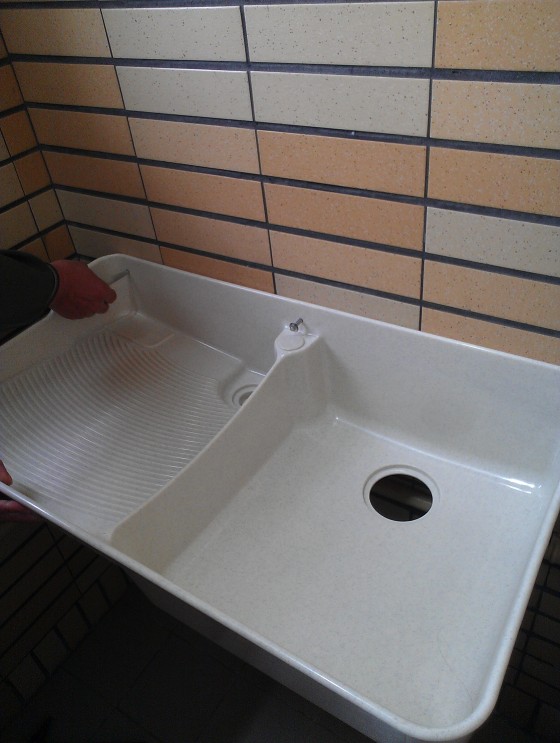

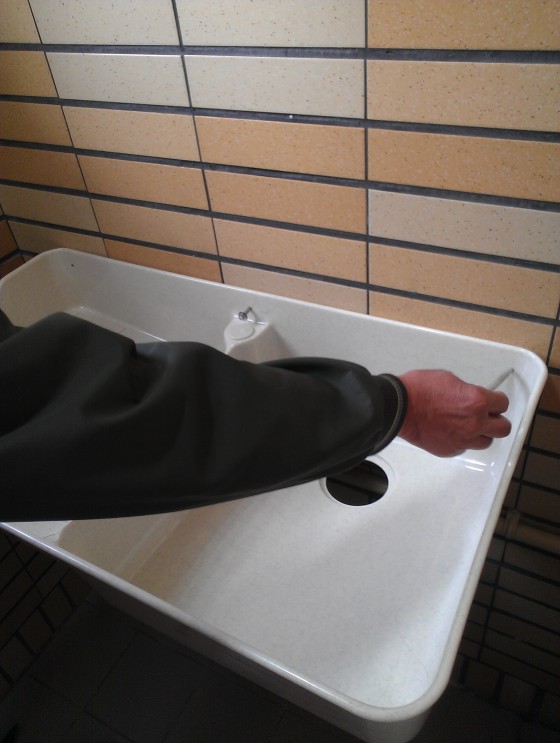

施工者拿著水槽，請使用者模擬使用時的狀況，以決定安裝高度。

決定安裝高度與位置後，從水槽中央螺絲孔在牆上作記號。

(注意：施工者必須考量牆壁內可能埋有水管或電線，鑽孔位置務必避開)

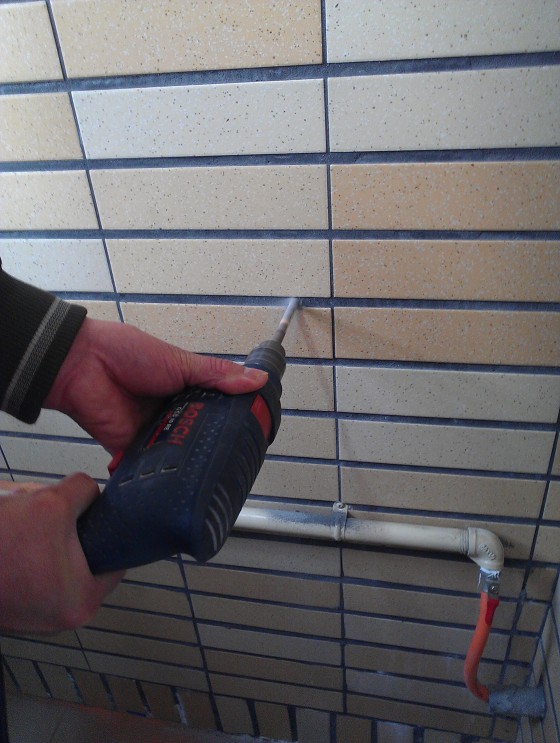

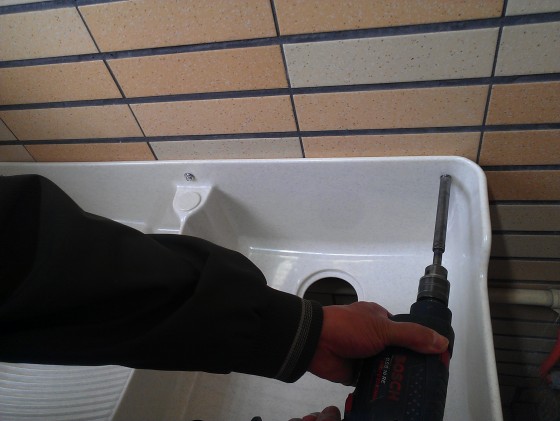

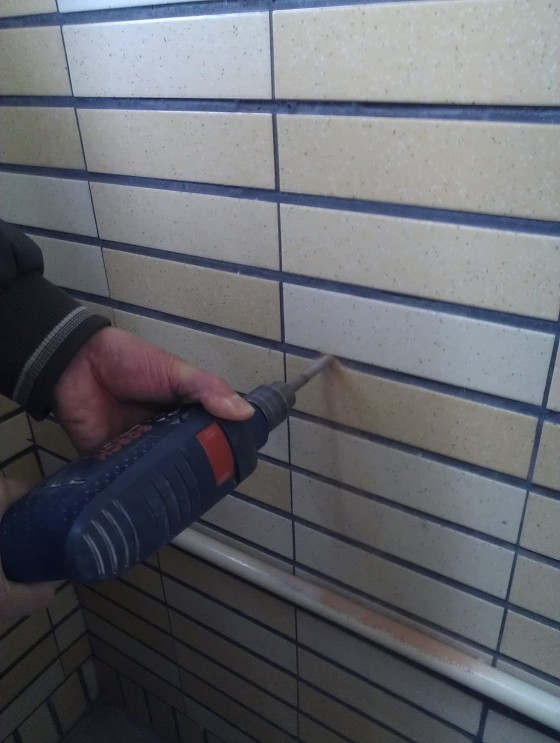

先鑽中間作記號位置

(注意：深度必須超過專用白鐵螺絲釘長)

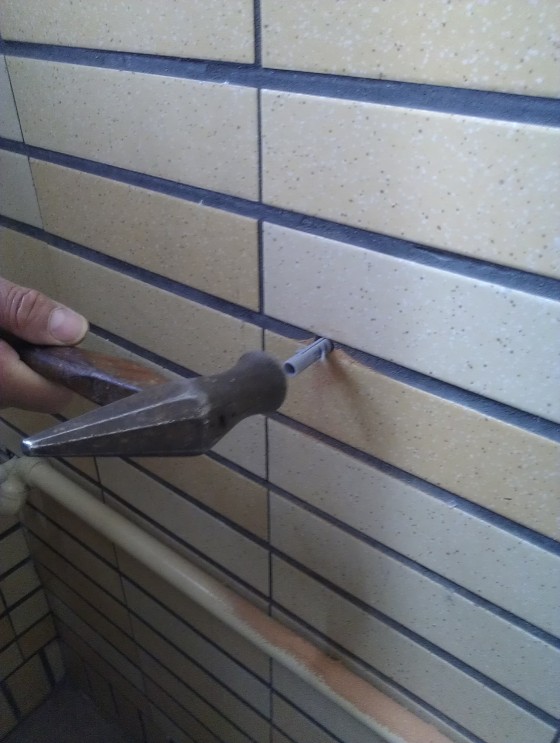

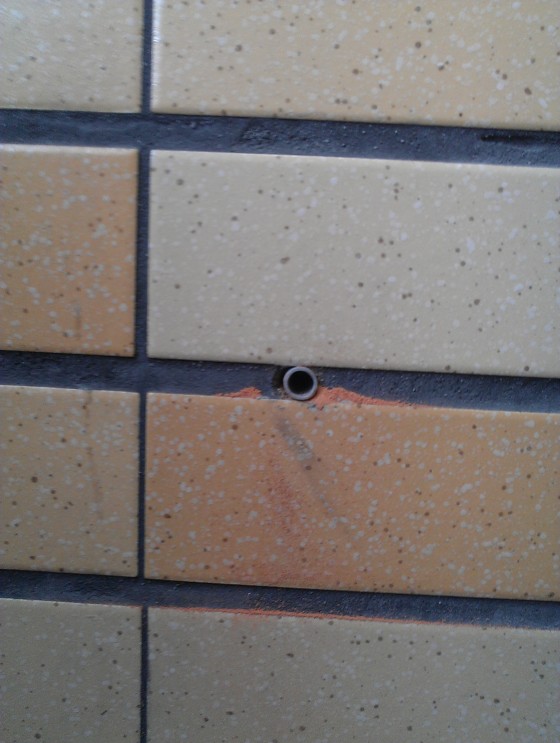

敲入塑膠粒

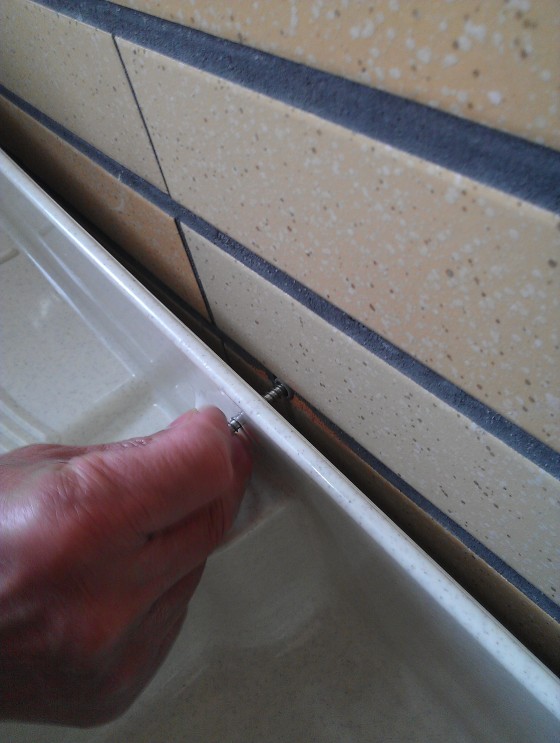

以一根白鐵螺絲，先將水槽固定在牆上，以手先稍微旋緊螺絲即可

(注意：因為以下步驟必須再次拆下，因此先用手稍微旋緊)

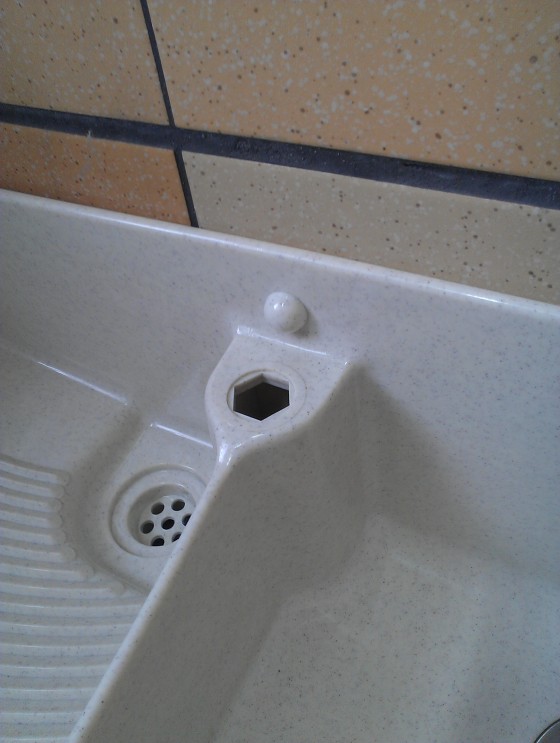

旋緊之後外觀。

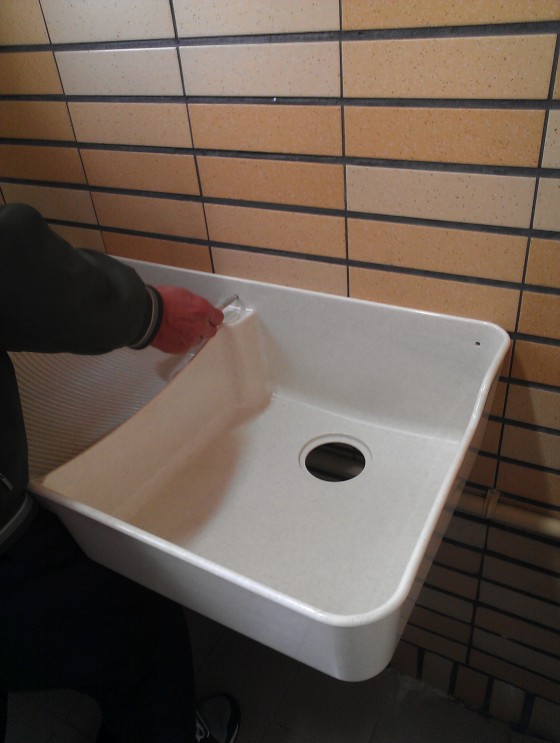

再將水槽貼靠璧，並且調整水平，在其餘三個孔洞作記號。

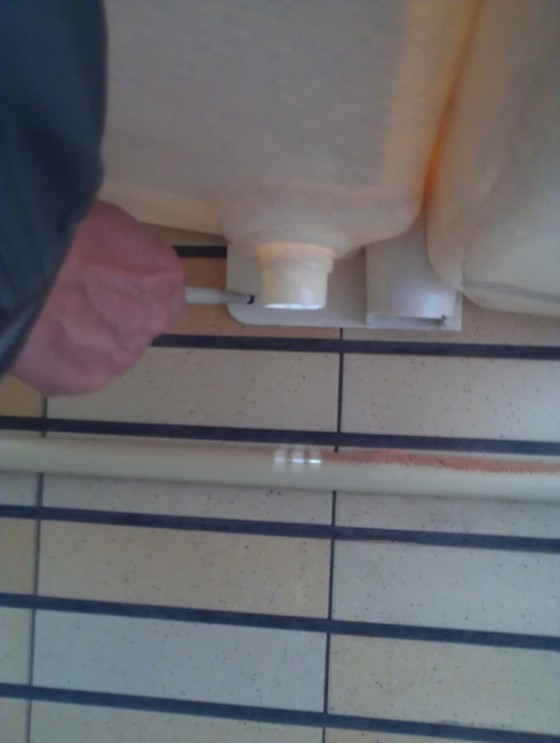

下方孔洞作記號

右邊孔洞作記號

左邊孔洞作記號

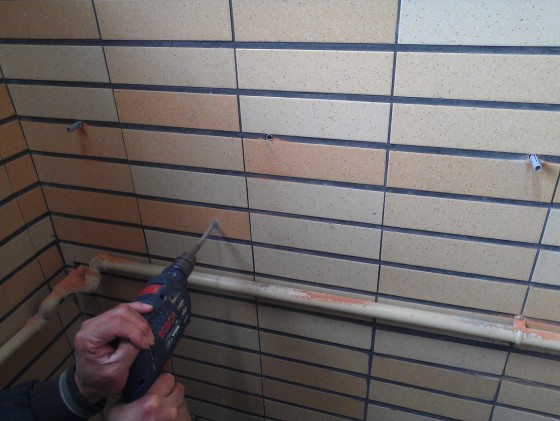

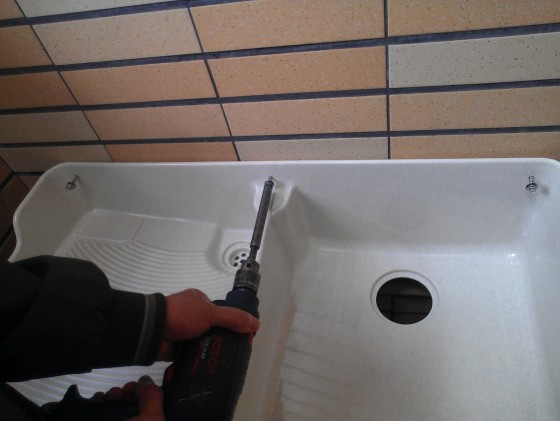

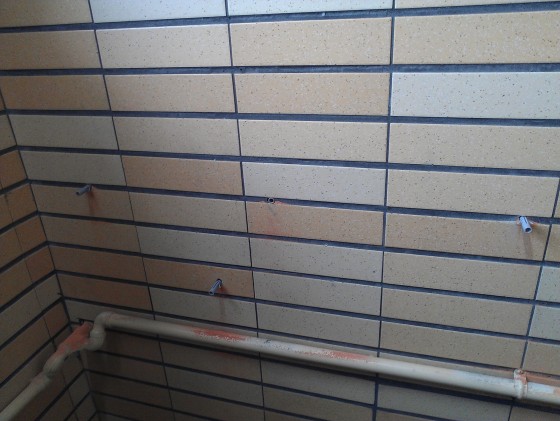

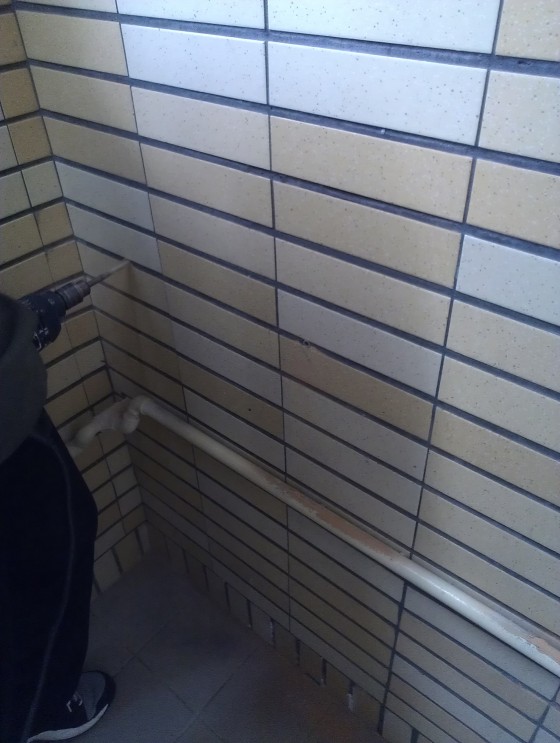

水槽卸下後，鑽孔其餘三個作記號處。

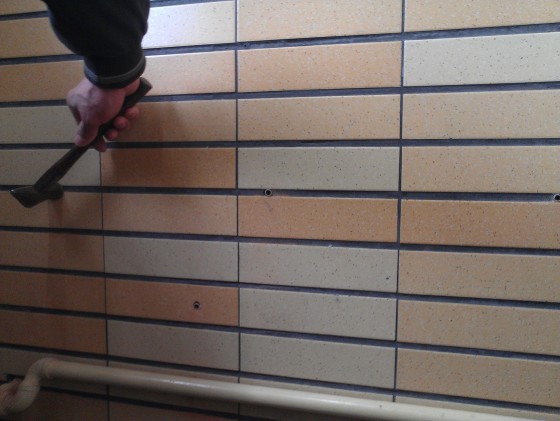

敲入塑膠粒

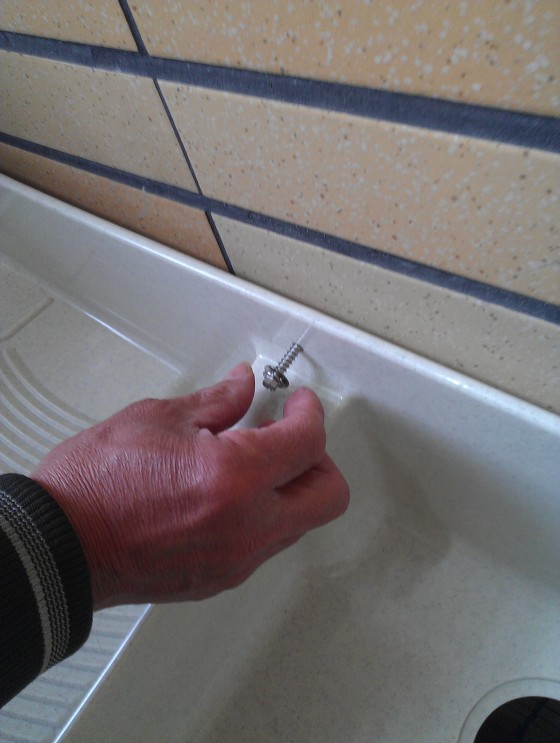

將所有螺絲套上"哇夏(washer)"後，將水槽固定在牆上

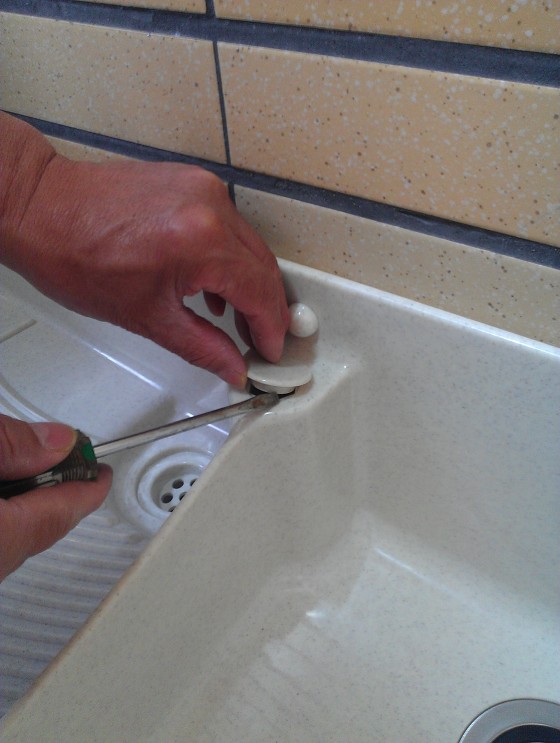

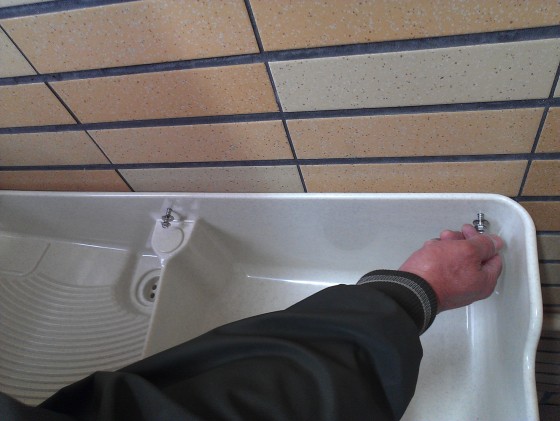

使用工具鎖緊所有螺絲

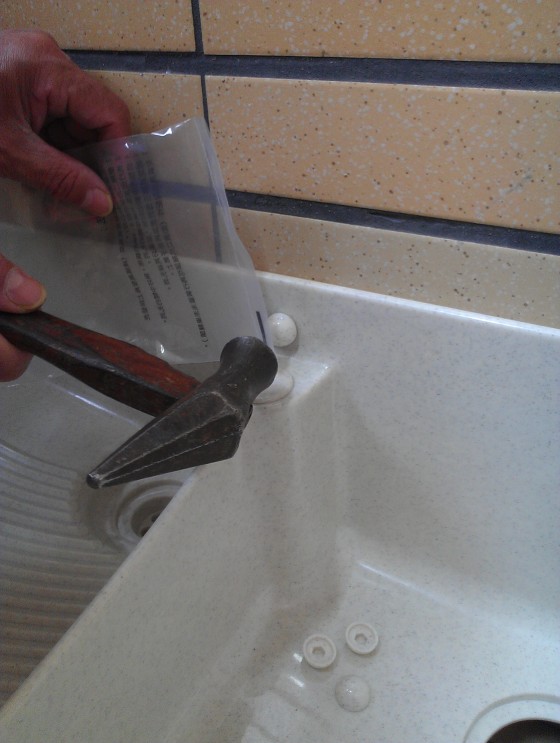

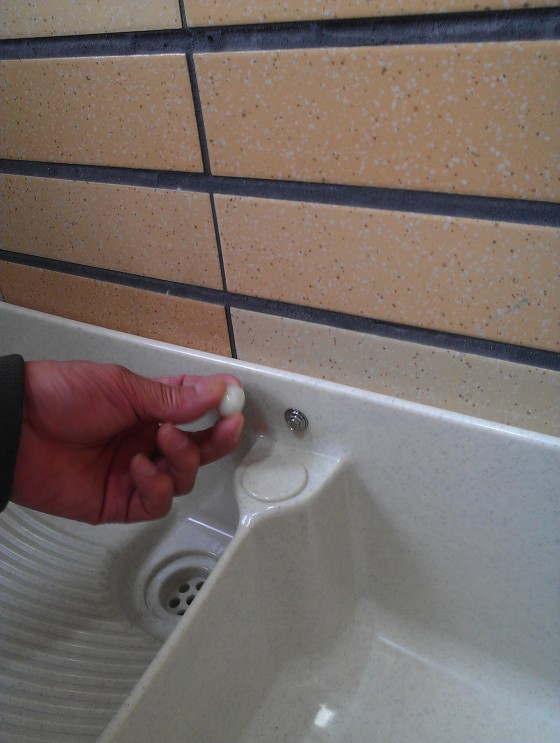

準備釘上璧釘蓋

(注意：隔著螺絲包的塑膠袋，可以避免璧釘蓋被鐵鎚刮傷。輕敲不可過於用力)

璧釘蓋完成圖。 並釘上其餘三個璧釘蓋

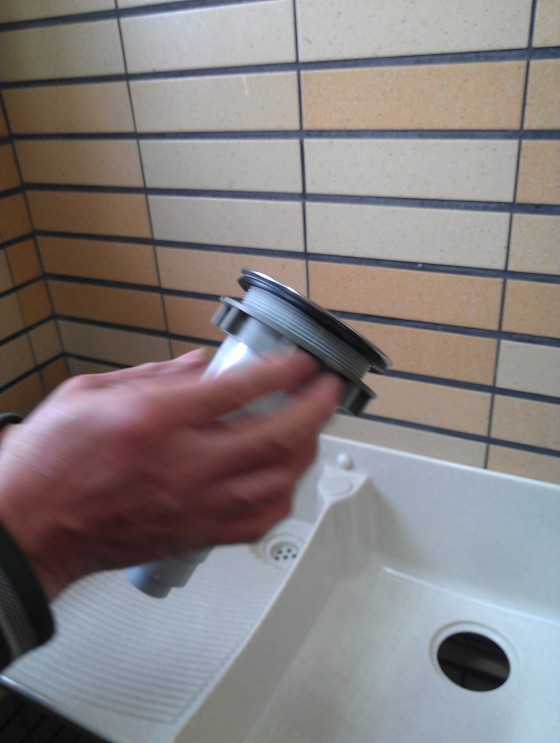

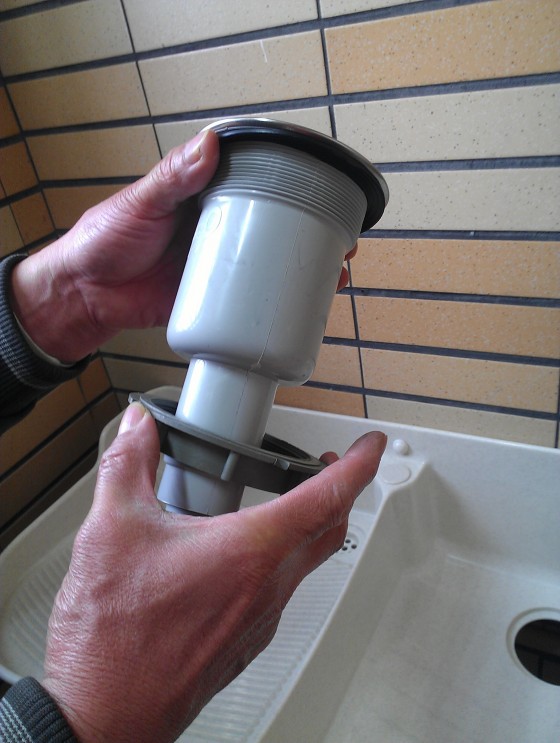

準備安裝小提籠。先將提籠的螺環卸下。

將提籠如圖中放置

(注意：小提籠的溢水口(斜的分岔口)，要面向左邊)

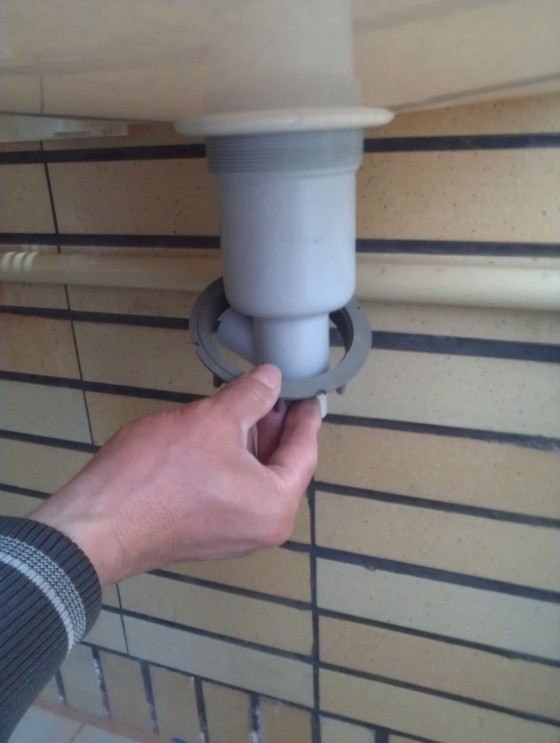

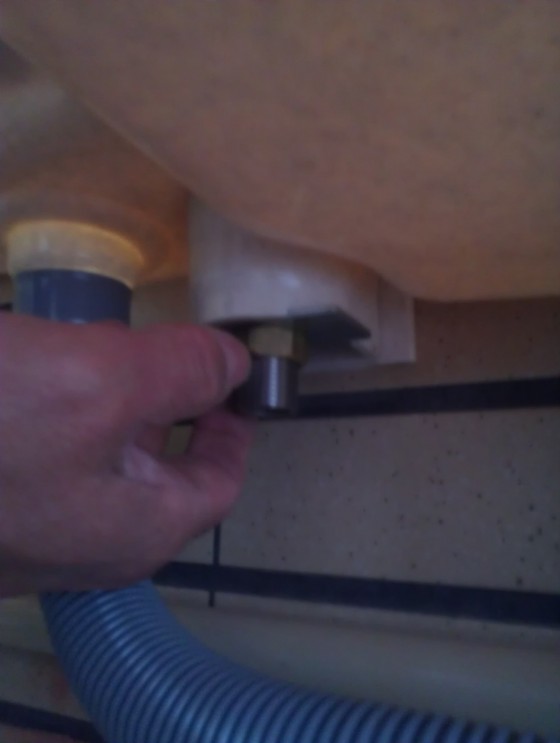

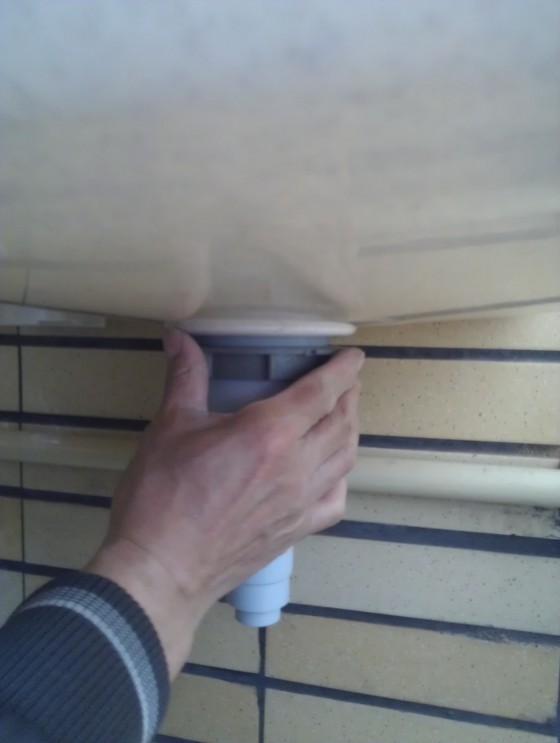

從底下套入小提籠的螺環鎖緊

(注意：稍鎖緊即可，不需要過緊)

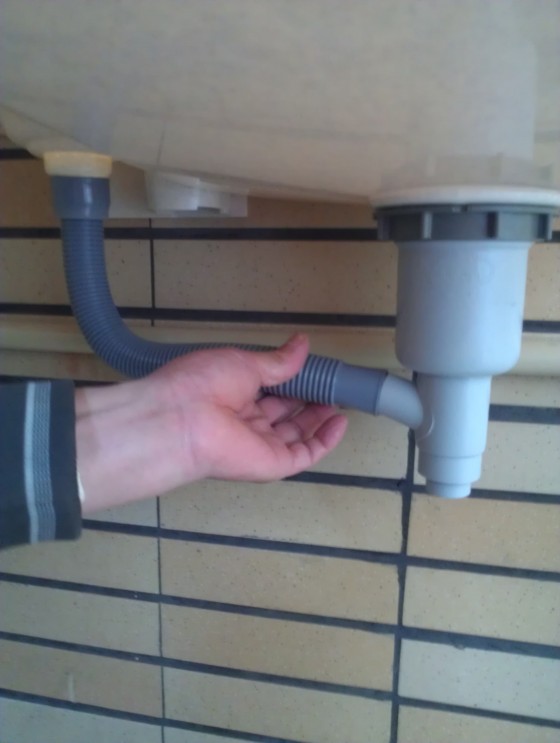

如圖裝上污水連接管

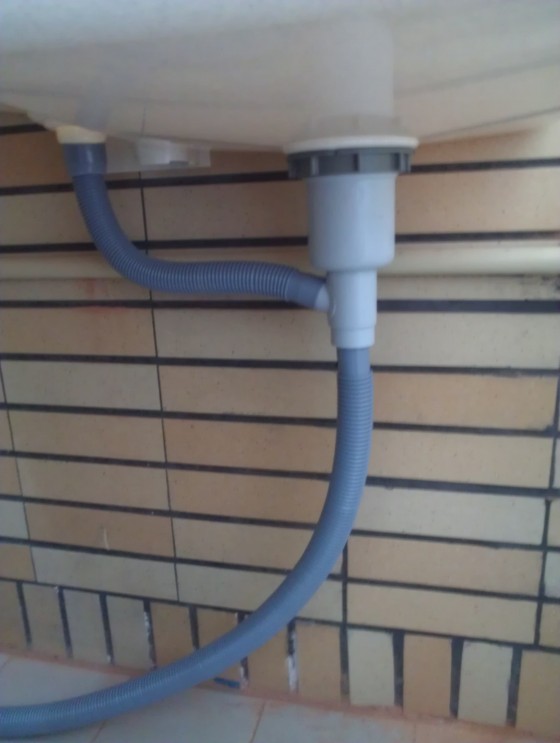

污水連接管安裝完成圖

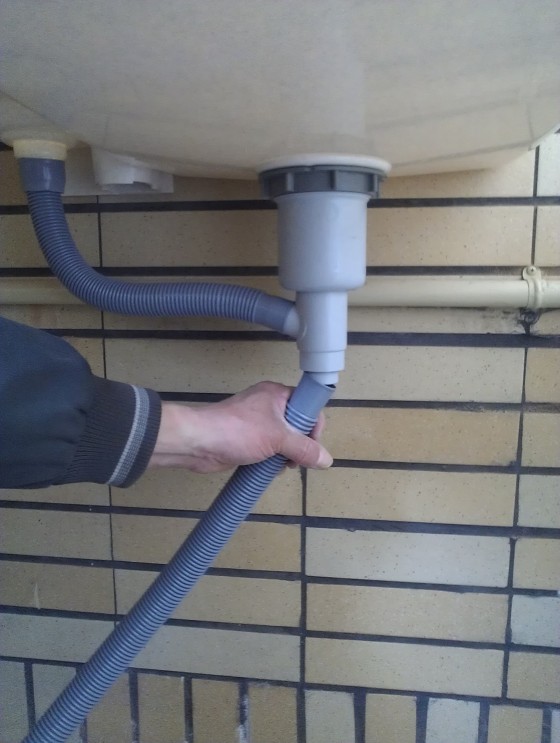

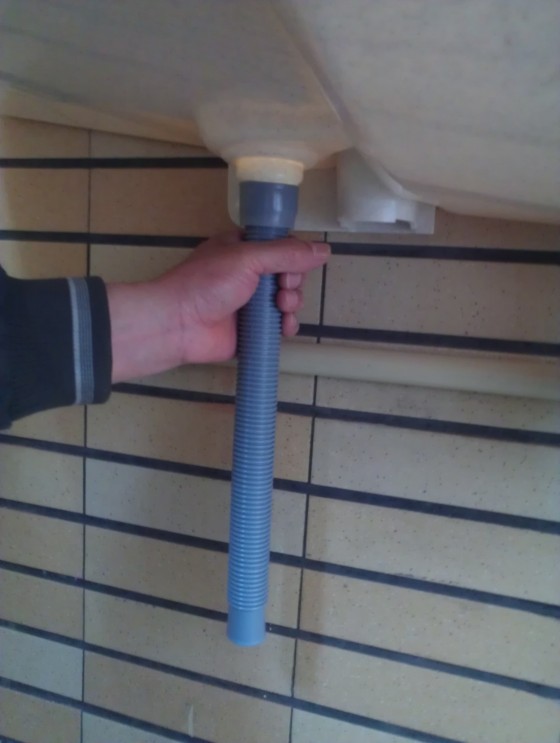

裝上排水管

排水管可用電線用膠布(電火布)在連接處纏繞補強

準備安裝專用水龍頭

(注意：若打算使用原本牆壁上的水龍頭，則不需要以下的步驟，水槽即 安裝完成！)

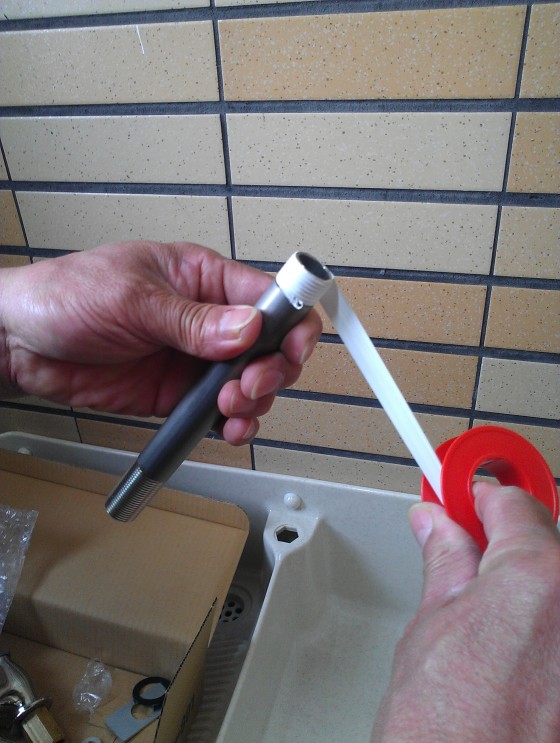

在銅管較短的外牙處稍微纏上止洩帶

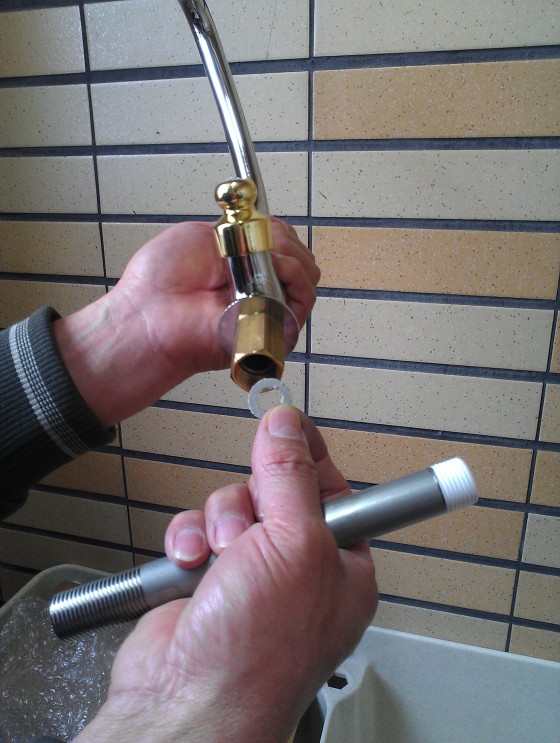

放入墊片

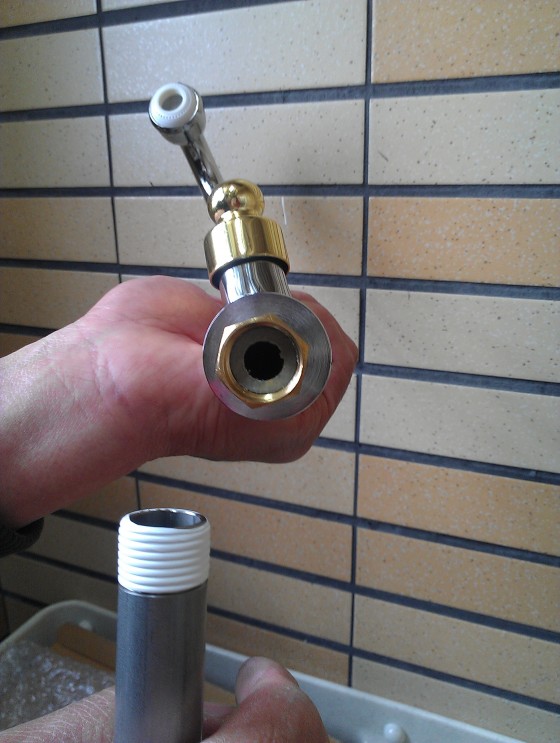

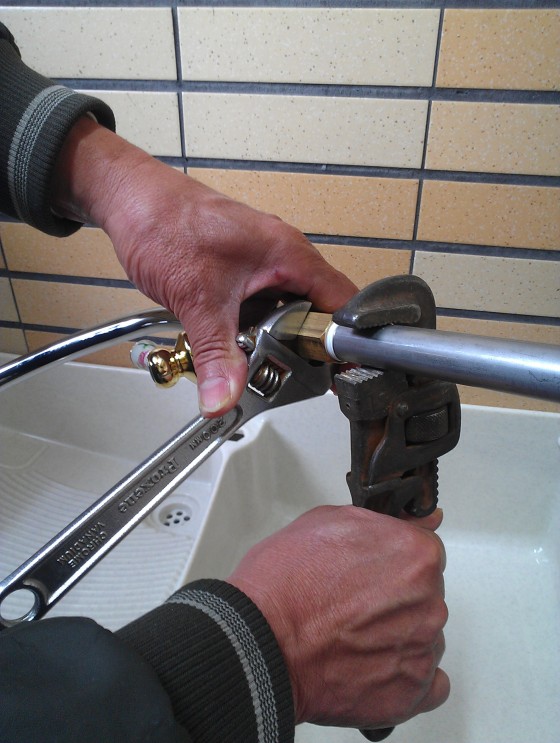

接上銅管並栓緊

使用工具栓緊

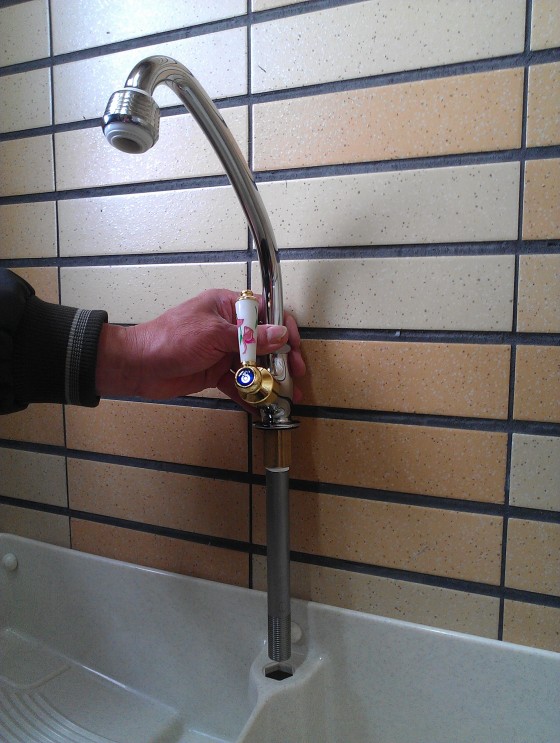

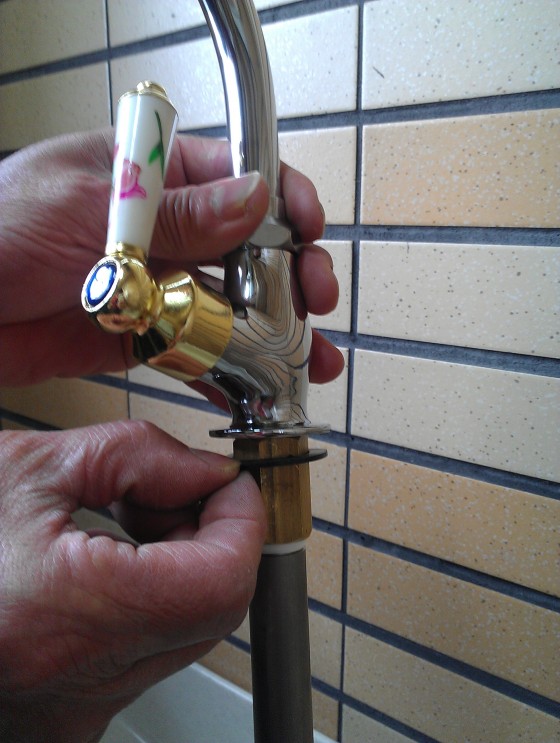

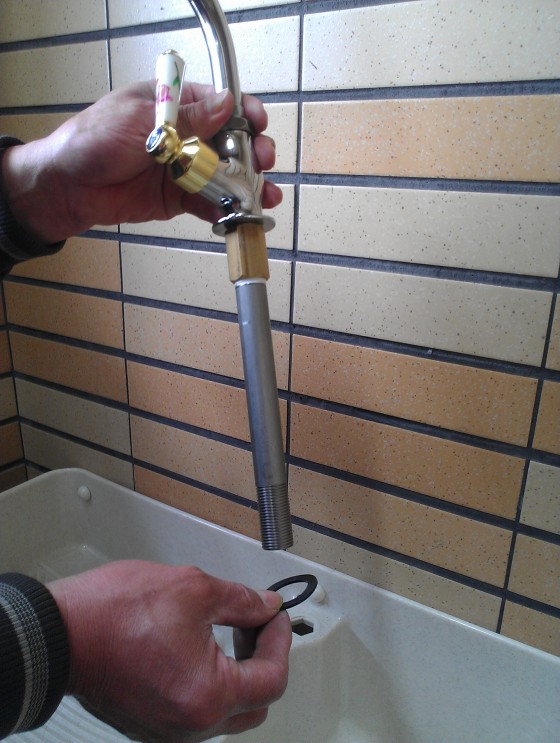

放入橡皮墊

橡皮墊要塞進水龍頭基座

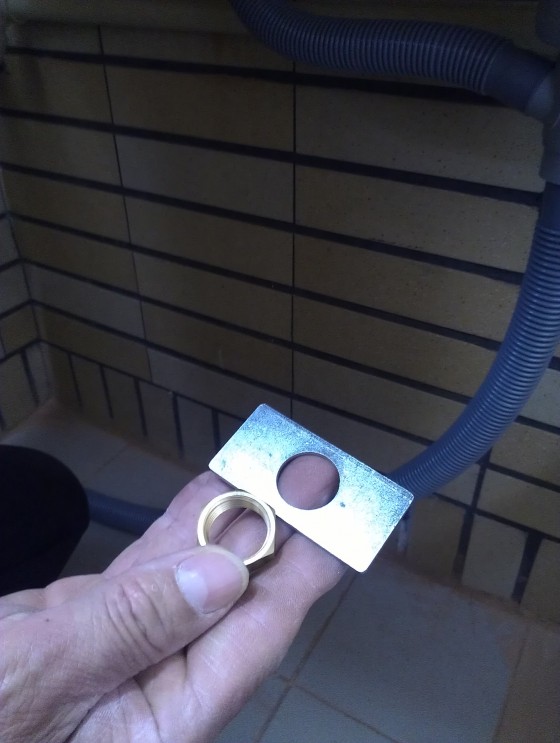

準備固定片和螺帽

先放入固定片

再栓上螺帽

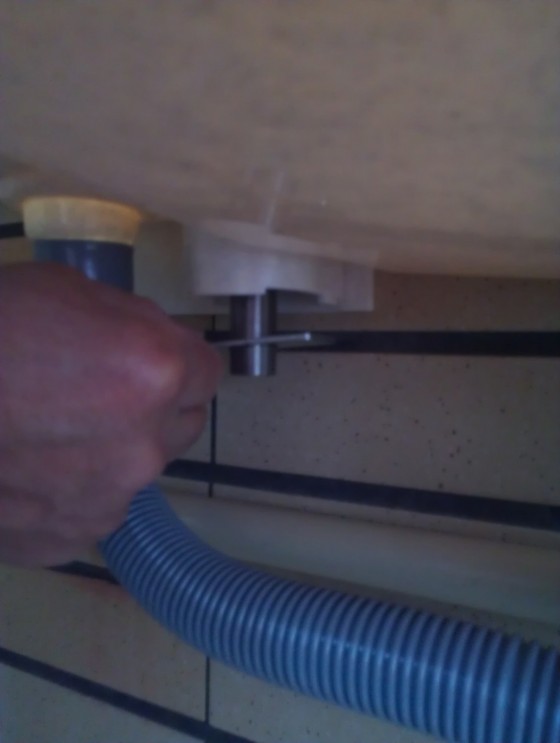

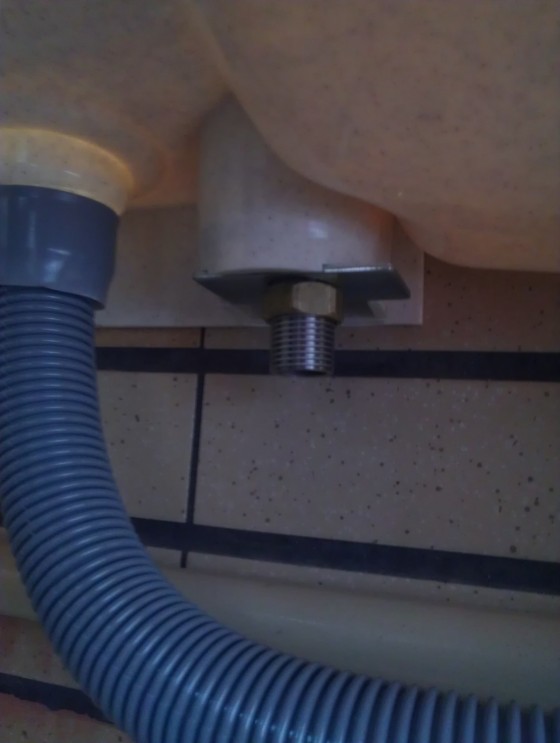

使用工具栓緊螺帽

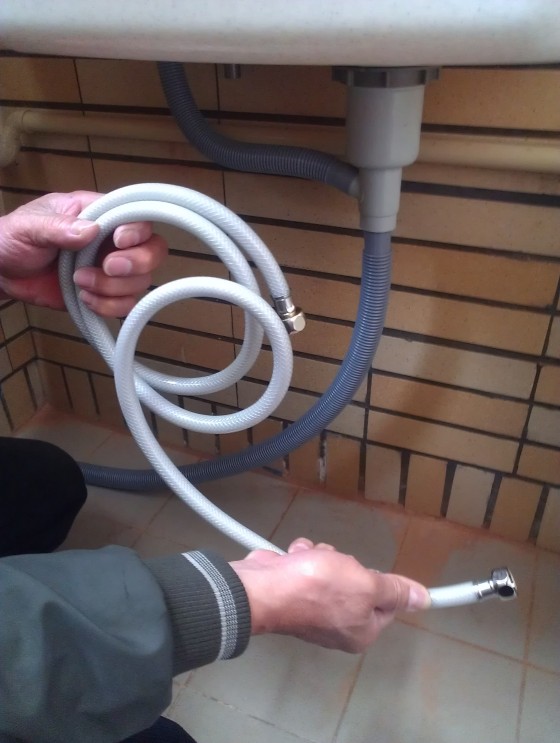

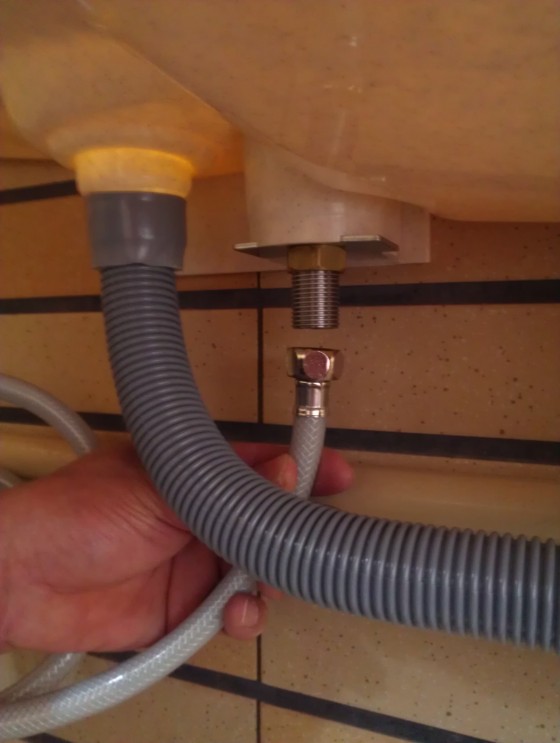

準備安裝進水軟管

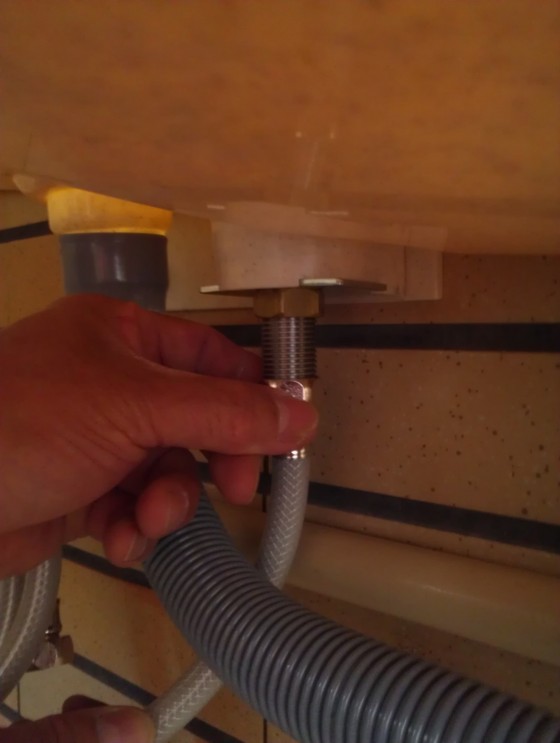

直接接上進水軟管

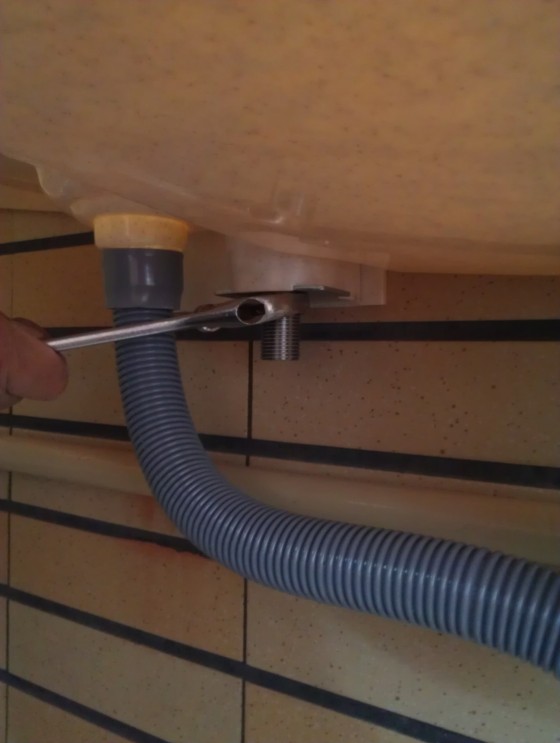

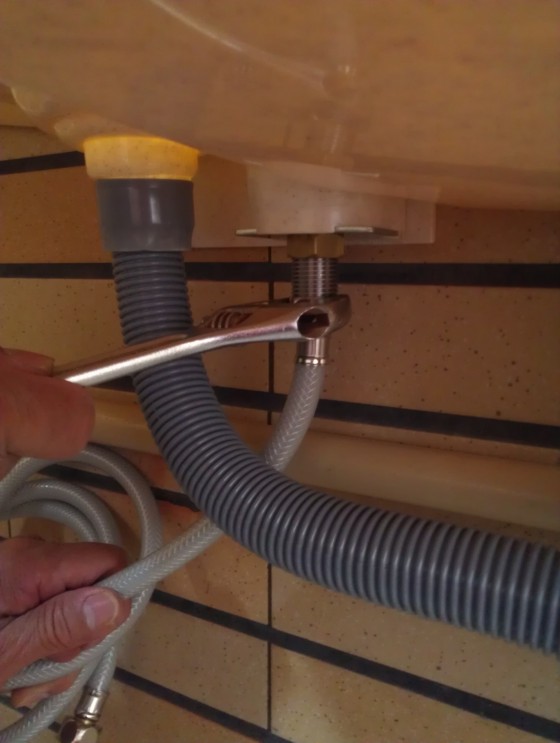

使用工具栓緊

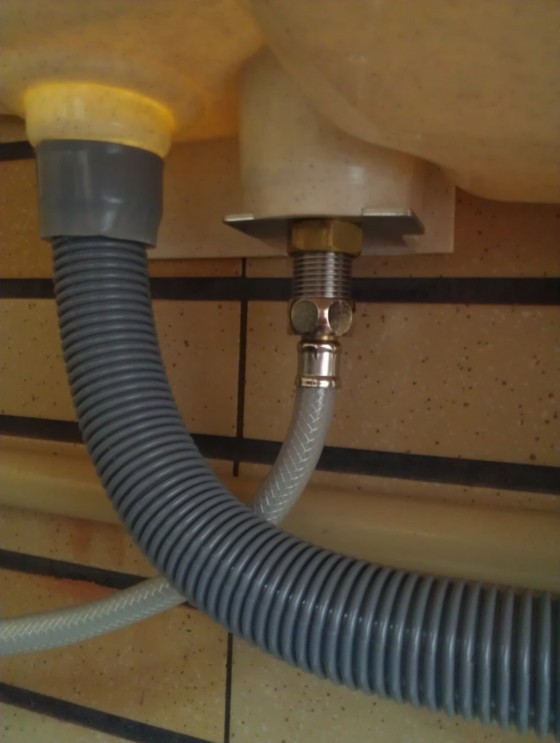

進水軟管安裝完成

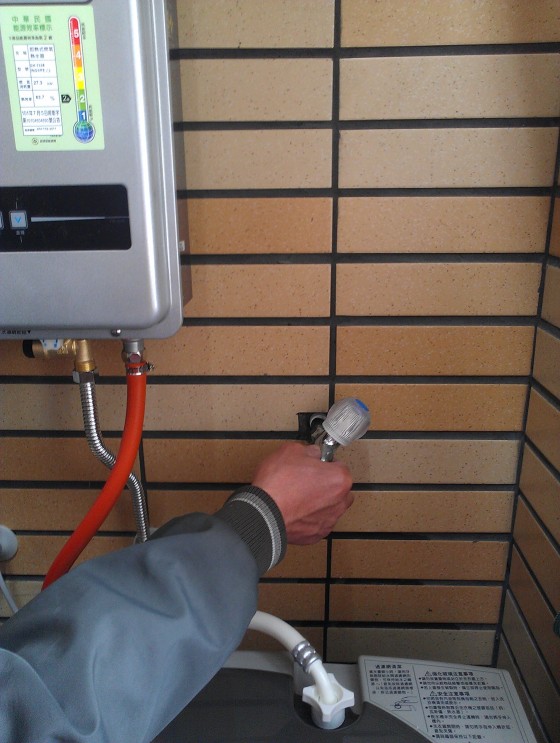

準備安裝進水外牙三通。將原本牆上水龍頭拆下。

(注意：此範例原始牆上有一只水龍頭供水洗衣機使用)

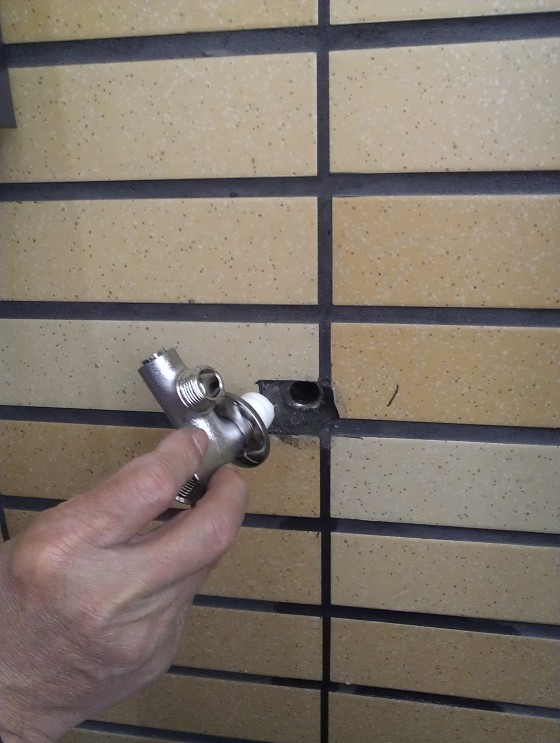

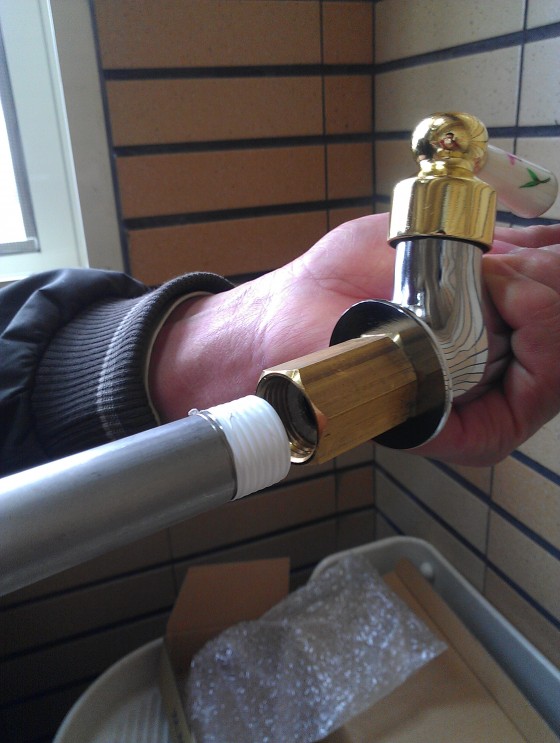

外牙三通纏繞止洩帶

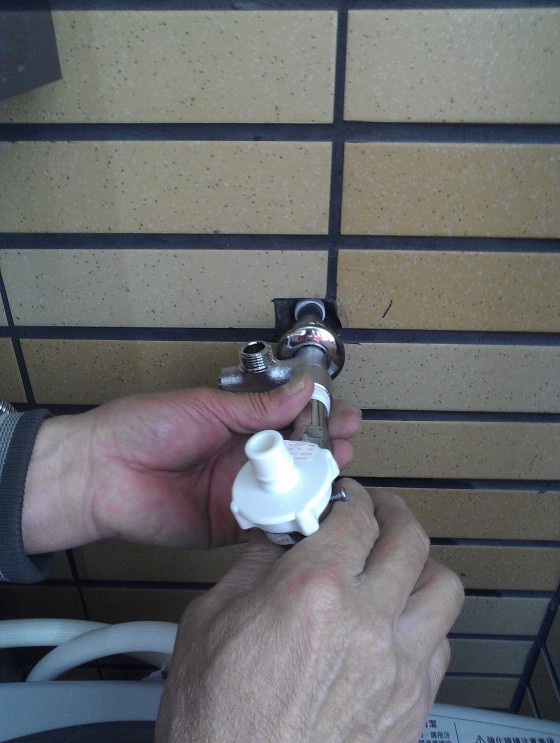

原本舊有水龍頭纏上止洩帶後，接上外牙三通。

栓上牆壁後，接回洗衣機進水管

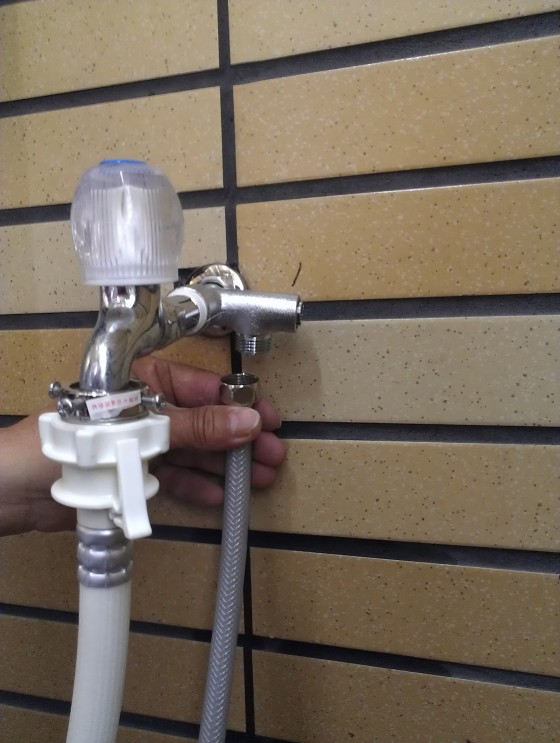

接上洗衣槽進水軟管

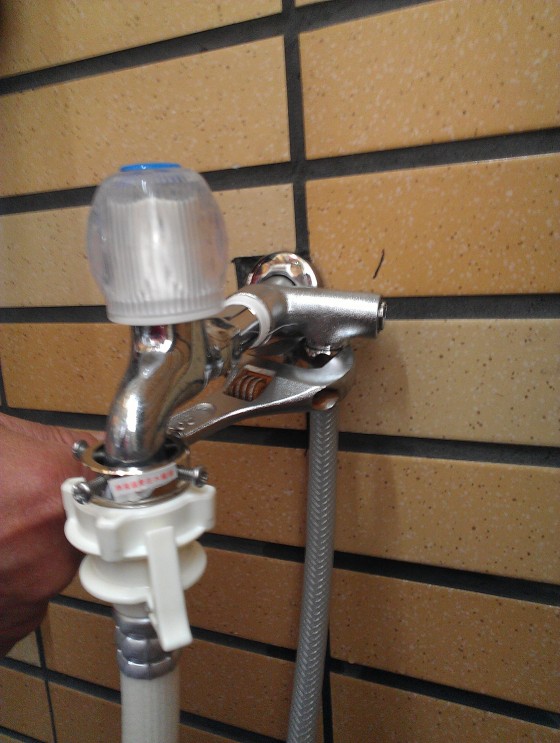

使用工具栓緊

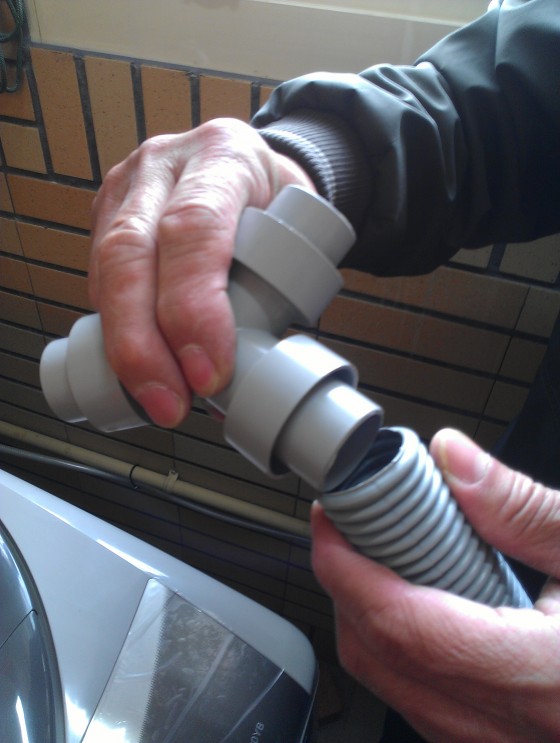

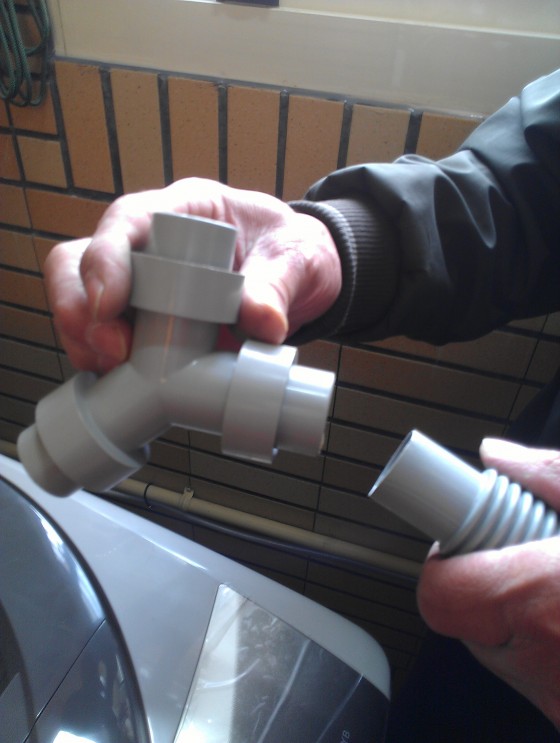

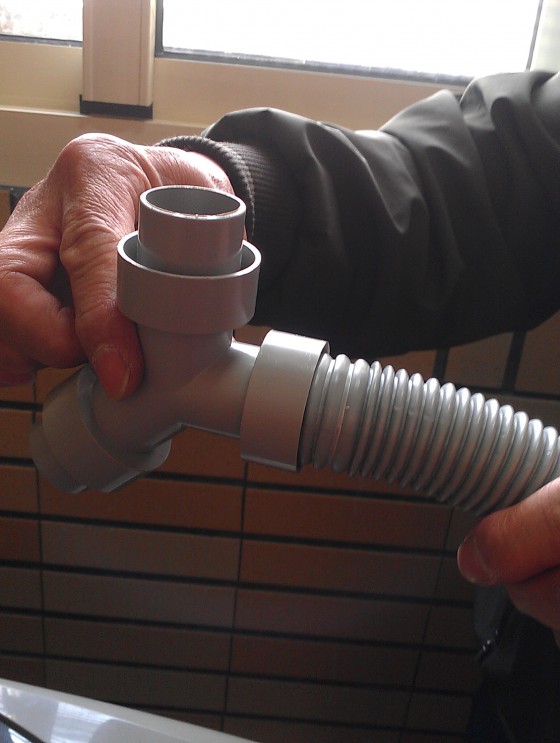

準備接上Y型三通

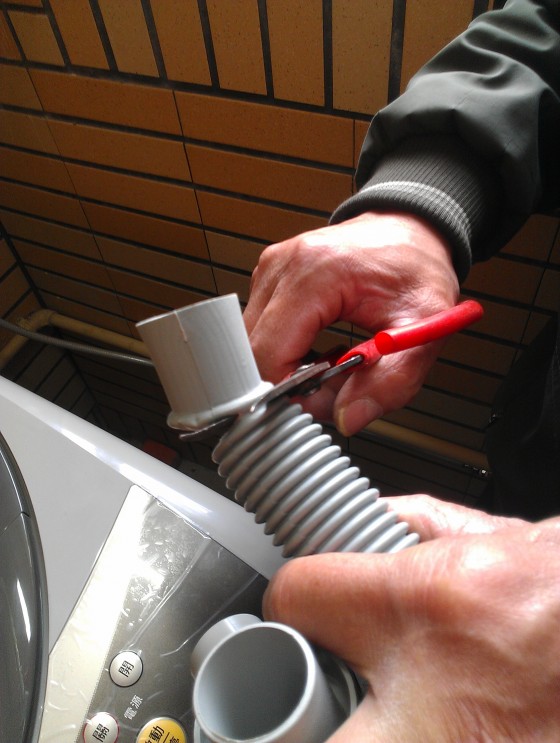

必須先去除排水管末端構造，才能夠塞入Y型三通

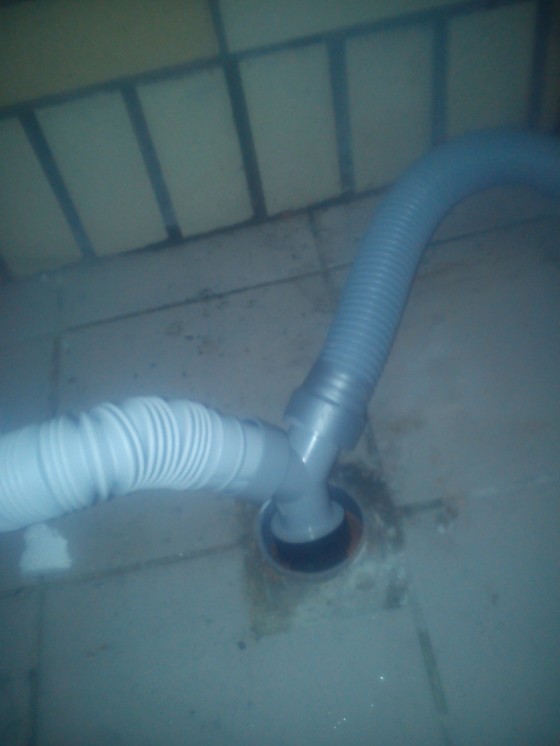

塞入完成圖

另一端接上洗衣機排水管，銜接處使用膠布纏繞補強

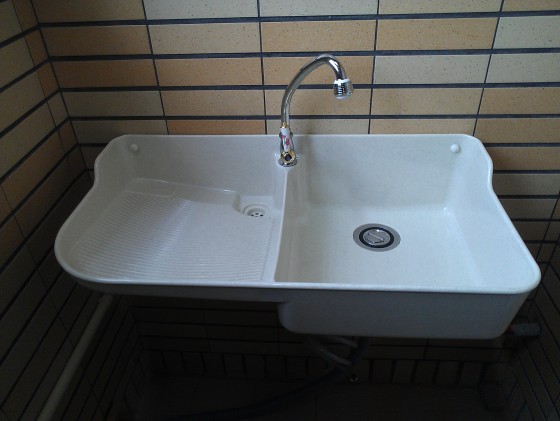

完成圖

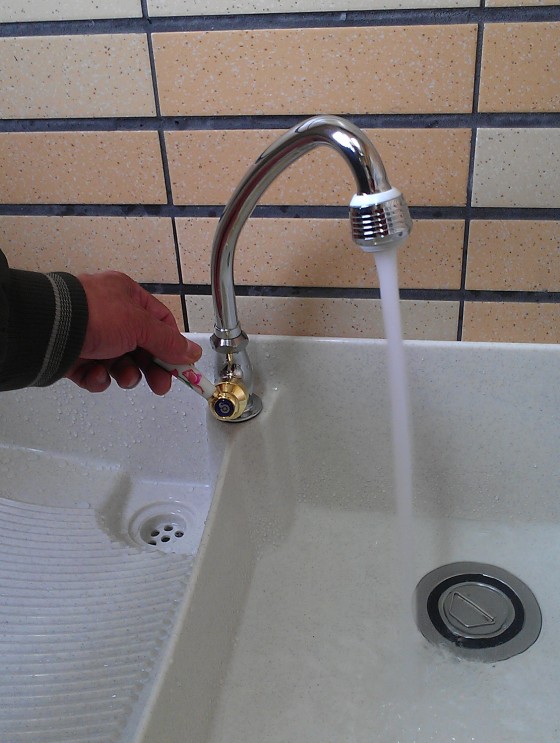

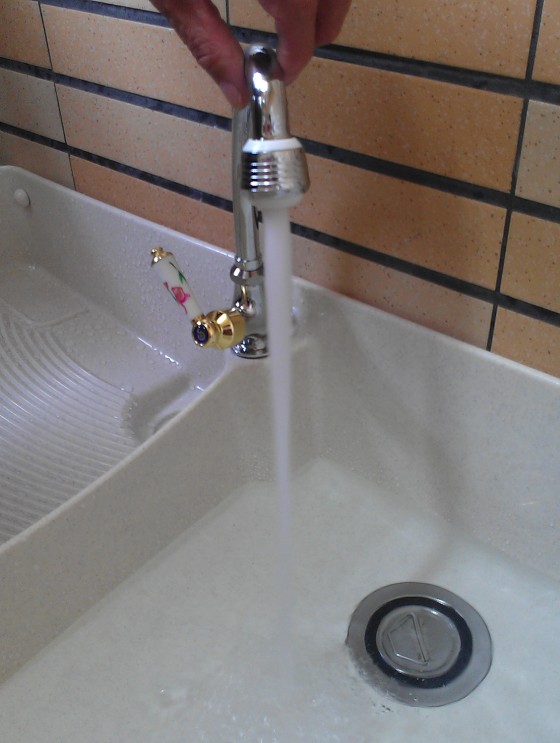

試水 - 水柱

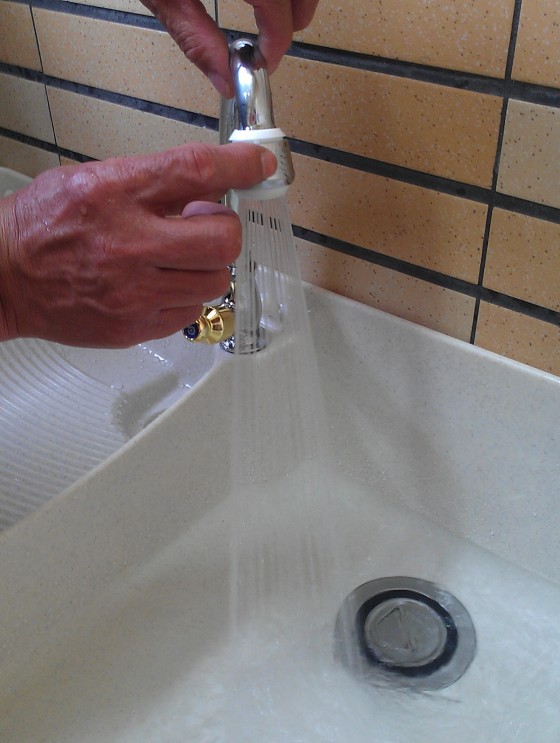

試水 - 噴頭下拉可變成花灑

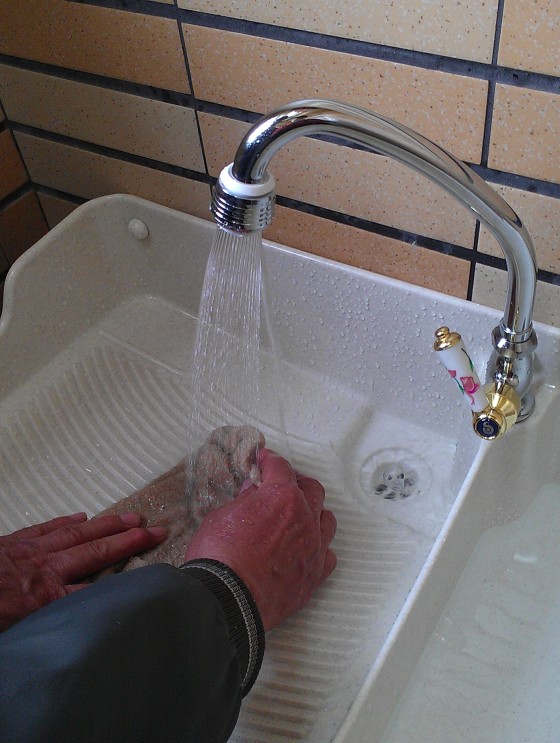

搓洗時示意圖
